SZ Viewer: read DTC for Suzuki

Upang epektibong gumamit ng isang adapter ng ELM327 upang mabasa ang mga code ng Diagnostic Trouble (DTC) mula sa mga module ng control ng Suzuki, kakailanganin mong sundin ang mga hakbang na ito at isaalang -alang ang sumusunod na impormasyon:

Pagiging tugma at mga kinakailangan

ELM327 Adapter:

• Gumamit ng isang tunay na Elm327 adapter na may koneksyon sa Bluetooth o Wi-Fi. Tiyaking ito ay bersyon 1.3 o mas bago. Mag -ingat sa mga pekeng adaptor na may label na v2.1 o ilang v1.5, dahil hindi nila sinusuportahan ang mga kinakailangang utos ng ELM327.

Pagiging tugma ng sasakyan:

• Ang application ng SZ Viewer A1 ay idinisenyo para sa mga sasakyan ng Suzuki at sumusuporta sa parehong tiyak na mga protocol ng Suzuki (sa pamamagitan ng K-Line at CAN BUS) at karaniwang mga protocol ng OBDII.
• Tugma din ito sa Japanese domestic market (JDM) Suzuki na kotse, kahit na hindi nila sinusuportahan ang mga protocol ng OBDII.

Hindi suportadong mga protocol:

• Ang mas matandang protocol ng SDL na ginamit sa pre-2000 na modelo ng mga sasakyan ng Suzuki (5V level, pin #9 ng OBDII connector) ay hindi suportado dahil sa pisikal na hindi pagkakatugma sa adapter ng ELM327.

Pagbabasa at pag -reset ng mga DTC

Mga suportadong module:

• Ang SZ Viewer A1 ay maaaring basahin at i -reset ang mga DTC (kabilang ang pinalawig at makasaysayang mga code) mula sa iba't ibang mga module ng control ng Suzuki tulad ng:
  • Powertrain
  • Engine
  • Sa/cvt
  • Abs/esp
  • Srs
  • AC/HVAC
  • BCM
  • PS
  • EMCD/4WD/AHL
  • TPMS

Pamamaraan:

1. Ikonekta ang adapter ng ELM327: I -plug ang ELM327 adapter sa port ng OBDII ng iyong sasakyan ng Suzuki.
2. Ipares ang aparato: Kung gumagamit ng Bluetooth, ipares ang adapter gamit ang iyong aparato na nagpapatakbo ng application ng SZ Viewer A1.
3. Ilunsad ang application: Buksan ang application ng SZ Viewer A1 sa iyong aparato.

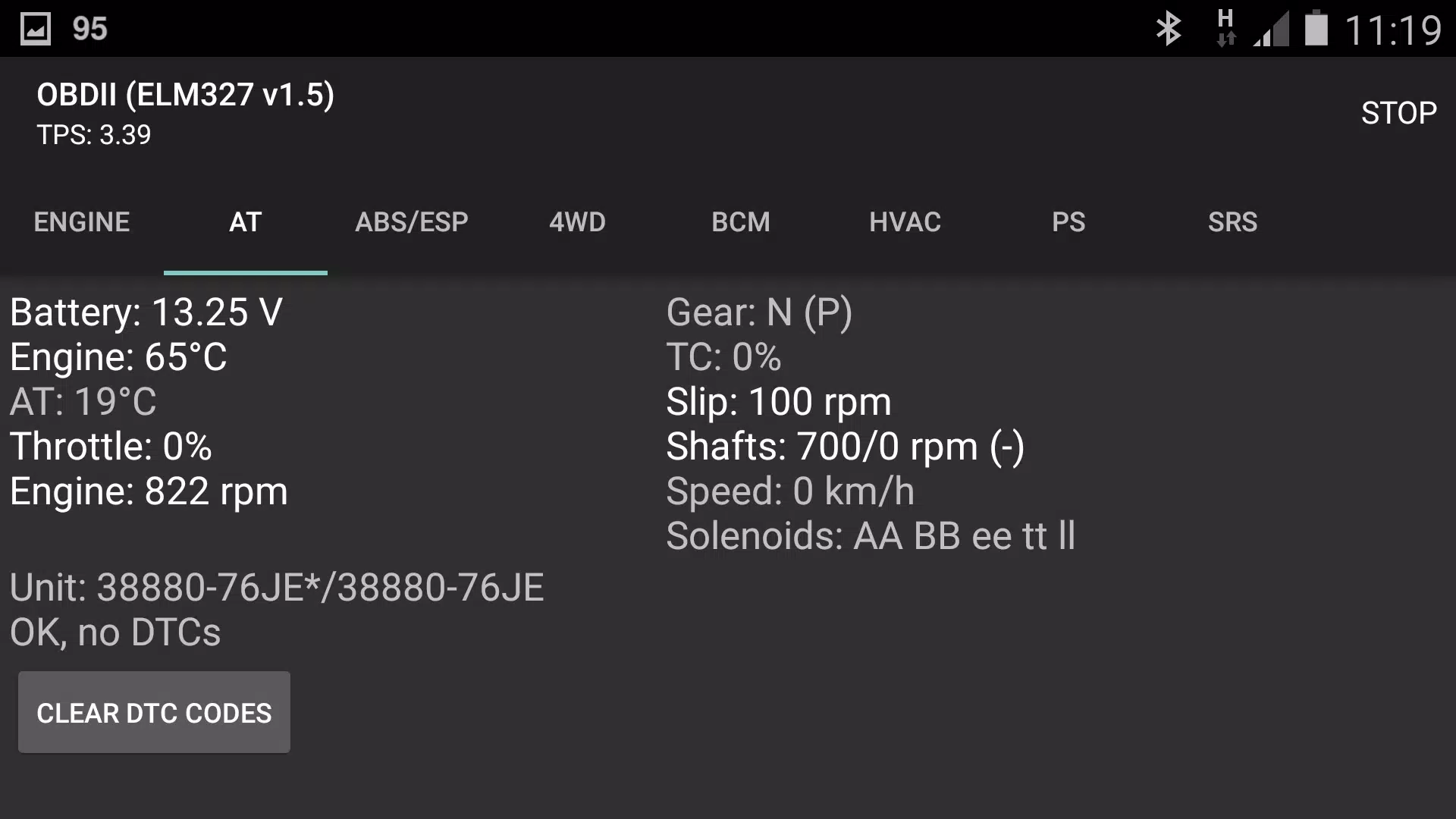

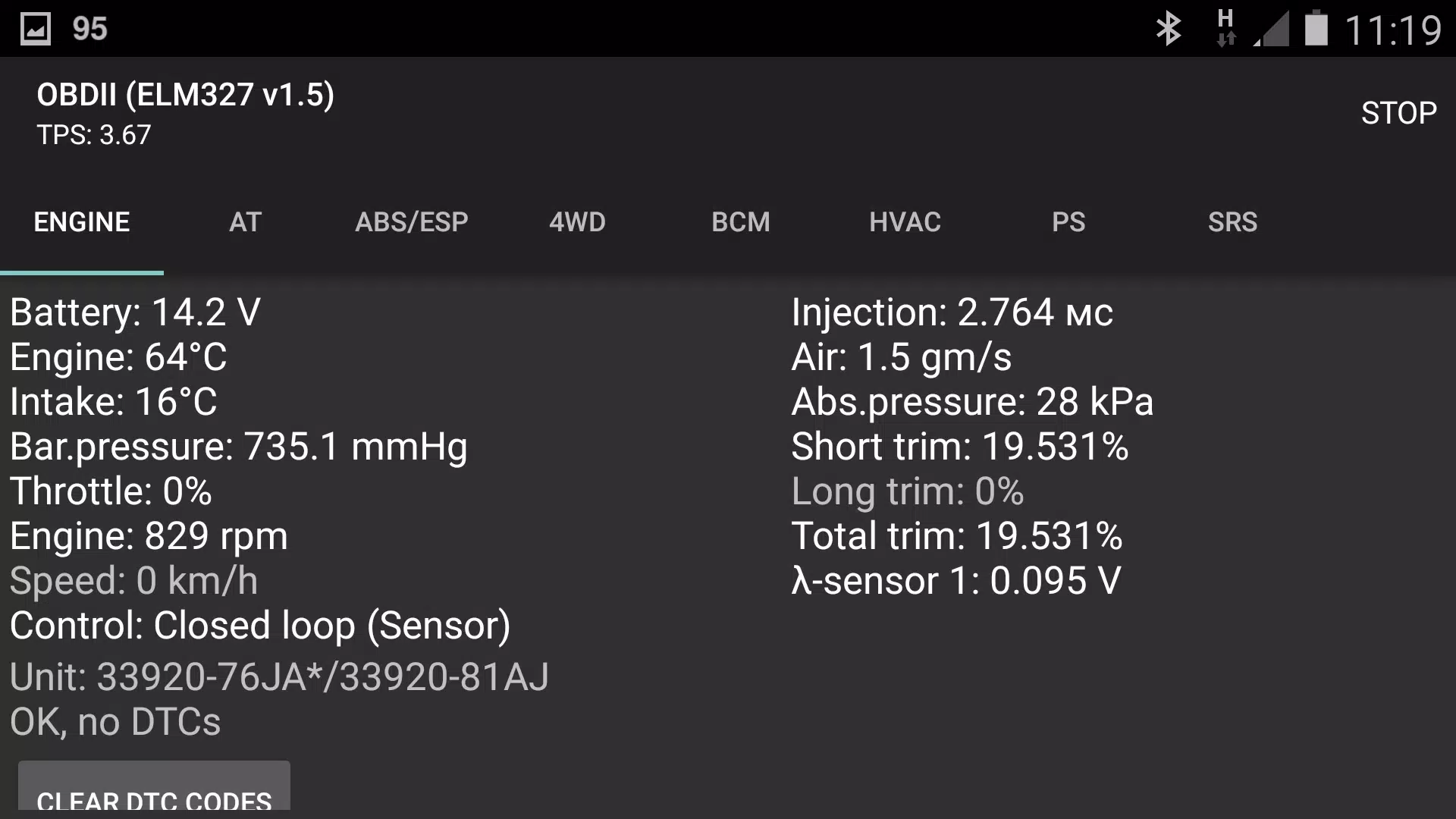

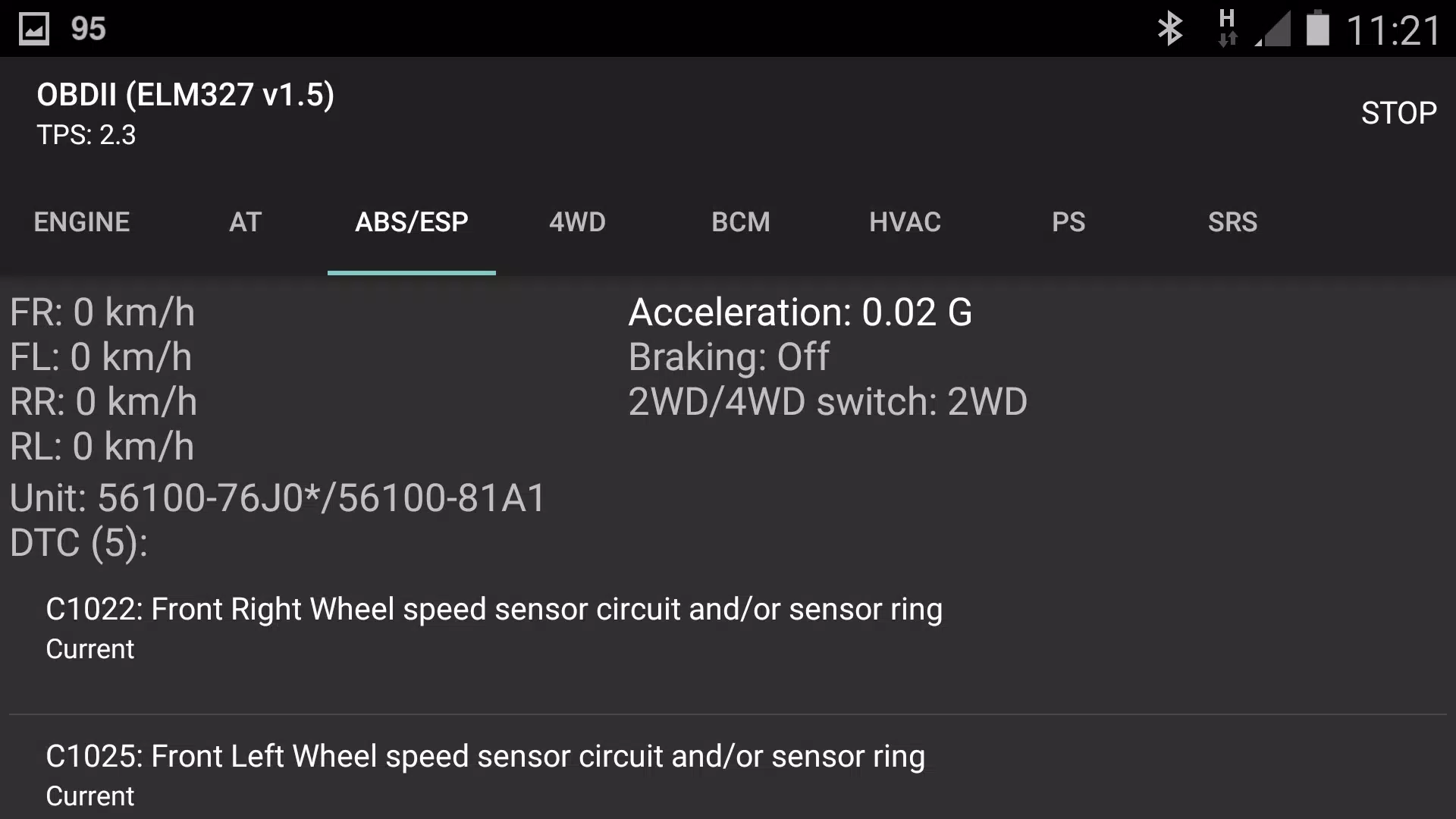

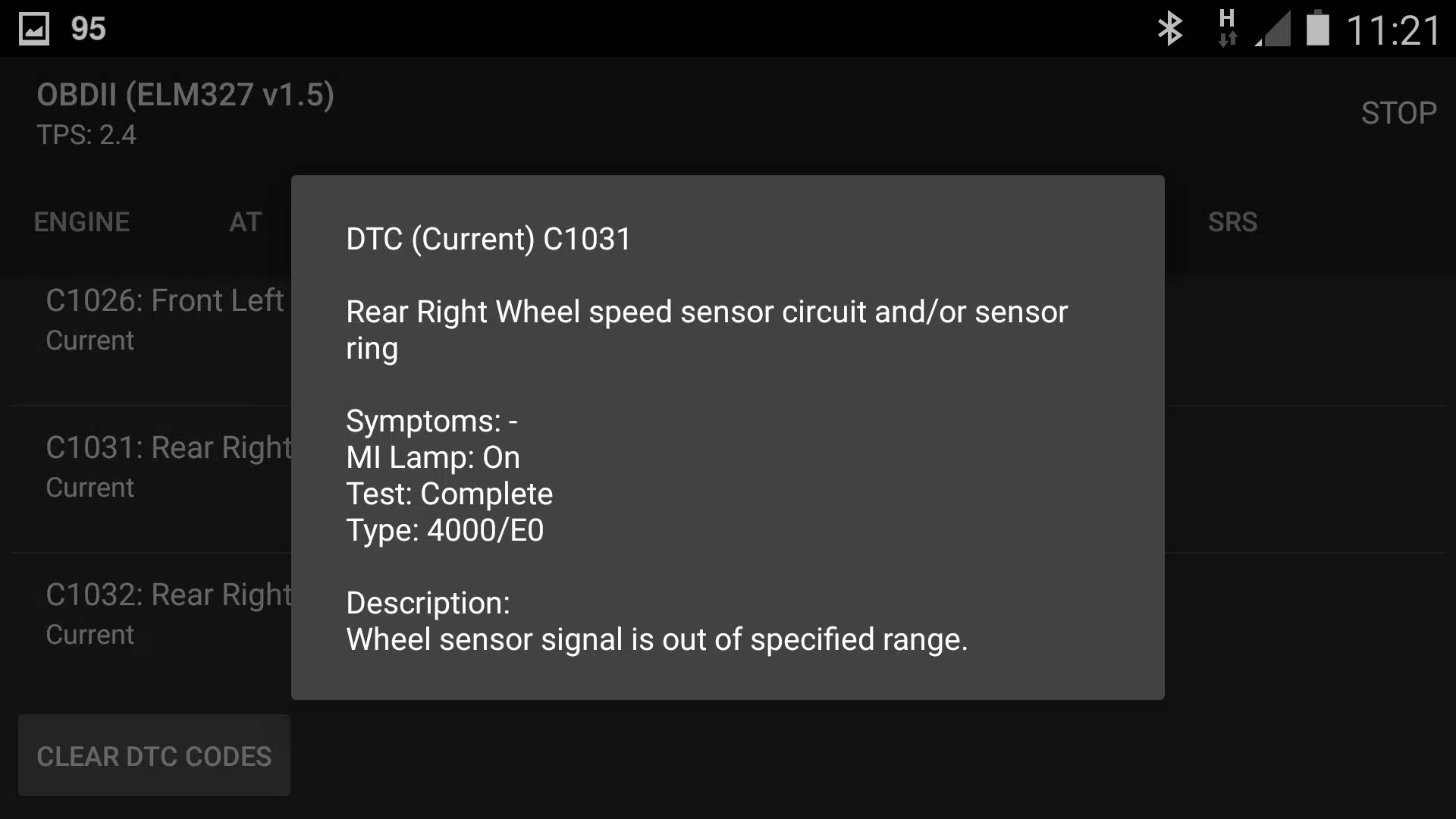

4. Basahin ang mga DTC: Mag -navigate sa pamamagitan ng application upang piliin ang control module na nais mong suriin. Ang application ay makikipag -usap sa module upang makuha at ipakita ang mga DTC.
5. I -reset ang mga DTC: Matapos suriin ang mga code, maaari mong gamitin ang application upang i -reset ang mga ito kung kinakailangan.

Mga espesyal na pagsasaalang -alang:

• Ang ilang mga module, tulad ng module ng HVAC, ay maaaring magpakita ng mga tukoy na DTC tulad ng B1504 o B150A dahil sa hindi sapat na pag -iilaw ng sensor ng sunload sa panahon ng mga diagnostic. Hindi ito kinakailangang magpahiwatig ng isang sensor na madepektong paggawa.

Konklusyon

Sa pamamagitan ng pagsunod sa mga patnubay na ito at gamit ang application ng SZ Viewer A1 na may katugmang ELM327 adapter, maaari mong epektibong mag -diagnose at pamahalaan ang mga DTC sa iba't ibang mga module ng control sa iyong sasakyan ng Suzuki. Laging tiyakin na gumagamit ka ng tunay at suportadong hardware upang maiwasan ang mga komplikasyon sa panahon ng proseso ng diagnostic.
